主力清洗设备的介绍
使用合适的清洗设备,可使Pine Alpha的清洗效果得到最大化的发挥。
针对基板等被清洗对象的种类和形状,向您提案合适的清洗设备。

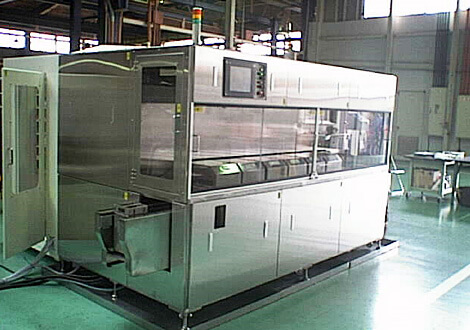

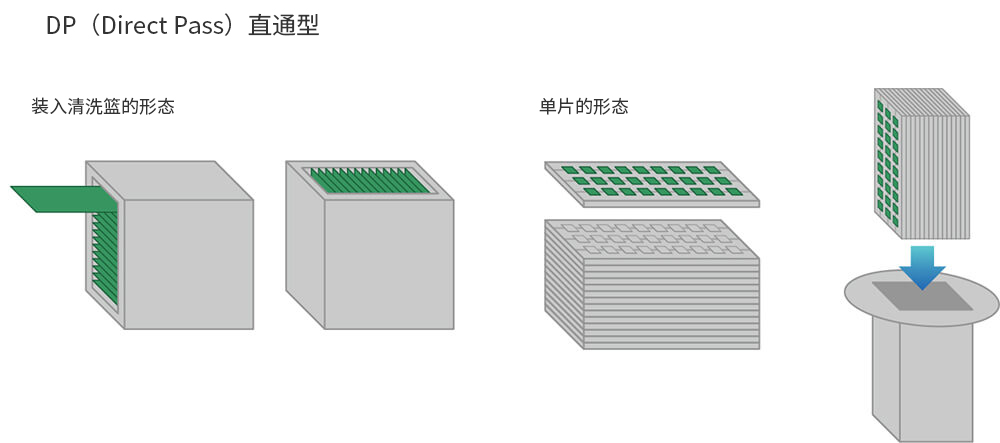

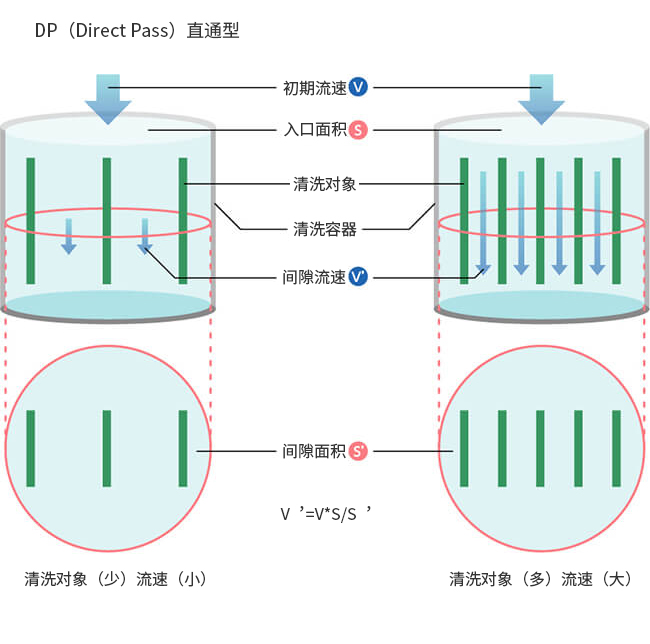

DP(Direct Pass)直通型
特 点
- 将清洗物装入清洗篮里,利用高速液流来控制狭窄空间的清洗性,由此作为剥离赃污的物理力量,让清洗力得到显著提高的效果。
- 排液(干燥)工序也是用同样的原理,让狭窄间隙和袋状物体能在短时间内得到有效地干燥。

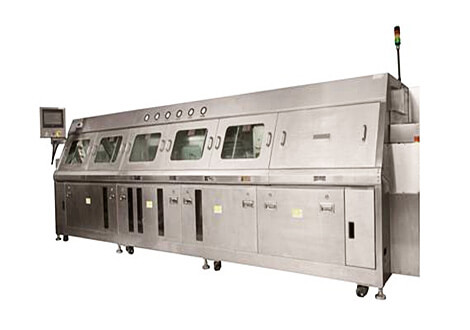

DF(Direct Falls)直落型
特点
- 使用特种喷嘴,能有效地清洗狭小间隙。(15-20微米Gap的残留助焊剂也能被清洗) 也能进行低压力清洗,对产品的损伤较小,漂洗工程中起泡也少。
- 运用长期积累的技巧,可以将冲洗所形成的基板偏移控制在最小的限度。
- 采用网带传送,很容易将前后工序进行在线连接。

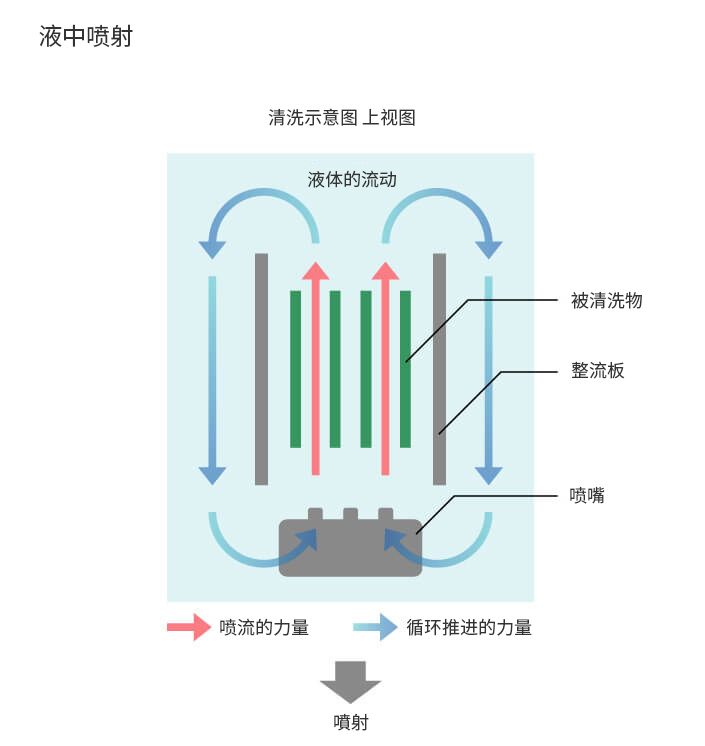

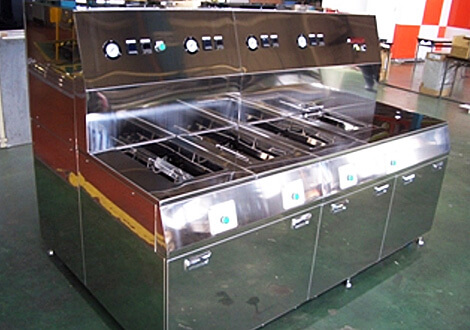

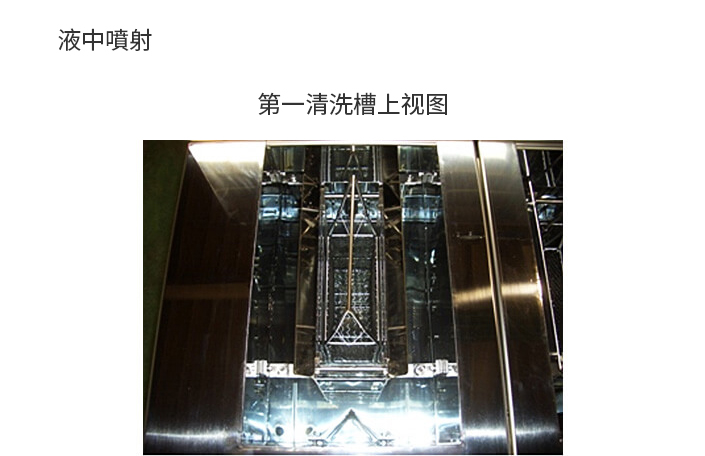

液中JET 液中噴射型
特 点
- 适用于零部件表面的助焊剂等,相对比较容易清洗的基板的清洗方式。
- 装置结构部件数量少,可以廉价制作。
- 不适合狭窄,细小间隙的清洗,不适合需要较大物理力量的清洗。
US(Ultra Sonic 超音波)
特 点
- 能够去除清洗部件表面上和间隙里的残留助焊剂、异物等,高要求清洗性。
- 装置结构使用部件数量少,可以廉价制作。
- 对于担心空腔损坏的零件清洗不适用。(例如:FC-PKG和CMOS传感器等)
- 可选择适合的Pine Alpha的清洗条件。(频率,清洗温度,时间等)

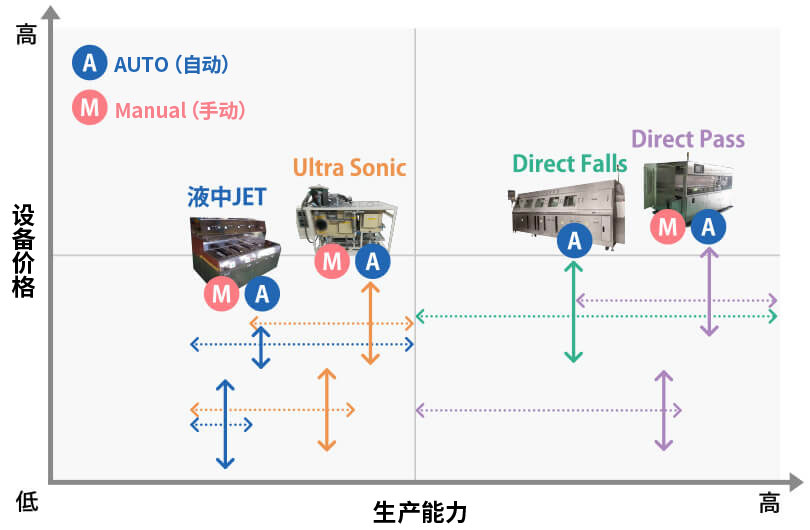

清洗设备性能一览表
Direct PASS | DIRECT FALLS | 液中JET | ULTRA SONIC | |
---|---|---|---|---|
助焊剂清除性 | 良好 | 良好 | 良好/一般 | 良好 |
异物清除性 | 差 | 良好 | 一般 | 优秀 |
细微间隙清除性 | 优秀 | 优秀 | 差 | 优秀 |
生产能力 | 大 | 中 | 小 | 小 |
设备价格 | 高 | 高 | 低 | 中 |
部件损伤 | 良好 | 良好 | 良好 | 差 |
清洗液使用量 | 中 | 大 | 小 | 小 |
